Technische Daten

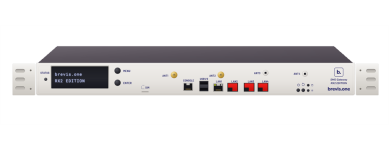

  Desktop Extended Edition (DX) Rack Extended Edition (RX2) Rack Edition Desktop Edition
Kommunikations-Schnittstellen
SMS - Senden und Empfangen
(Mobilfunk 3G, 4G)		 ✓ ✓ ✓ ✓
Email - Senden und Empfangen
(SMTP)		 ✓ ✓ ✓ ✓
HTTP API - Senden und Empfangen
(Braintower-Protokoll)		 ✓ ✓ ✓ ✓
HTTP API - Senden + Empfangen (ab 3.3.0)
(MultiModem® ISMS®-Protokoll)		 ✓ ✓ ✓ ✓
Rest API - Senden + Empfangen (ab 5.0.0) ✓ ✓ ✓ ✓
Telegram - Senden + Empfangen (ab 3.4.0)** ✓ ✓ ✓ ✓

  Desktop Extended Edition (DX) Rack Extended Edition (RX2) Rack Edition Desktop Edition
Anschlüsse
LAN-Anschluss - 10/100/1000 Mbps (RJ-45 Anschluss)
Es sind mehrere Schnittstellen vorhanden, aktuell wird aber nur eine Schnittstelle genutzt		 ✓ ✓ ✓ ✓
Konsolen-Anschluss
RS-232 DB0
115200 Baud, 8N1		 ✓ ✓ ✓ ✓
USB ✓ ✓ ✓ ✓

  Desktop Extended Edition (DX) Rack Extended Edition (RX2) Rack Edition Desktop Edition
Mobilfunkantenne
Standard-SMA (Female, 50 Ω (Ohm) ✓ ✓ ✓ ✓
Außenantenne (bis zu 20m Kabel) optional erhältlich optional erhältlich optional erhältlich optional erhältlich

  Desktop Extended Edition (DX) Rack Extended Edition (RX2) Rack Edition Desktop Edition
Mobilfunk
Mini-SIM-Karte und Vertrag
ê Multi-SIM-Karten werden aktuell nicht unterstützt		 nicht enthalten nicht enthalten nicht enthalten nicht enthalten
Mobilfunktechnologie UMTS 3G, LTE 4G UMTS 3G, LTE 4G UMTS 3G, LTE 4G UMTS 3G, LTE 4G
Frequenzbänder LTE-TDD - B34/B38/B39/B40/B41

LTE-FDD - B1/B2/B3/B4/B5/B7/B8/B12/B13/
B18/B19/B20/B25/B26/B28/B66

UMTS/HSPA+ - B1/B2/B4/B5/B6/B8/B19		 LTE-TDD - B34/B38/B39/B40/B41

LTE-FDD - B1/B2/B3/B4/B5/B7/B8/B12/B13/
B18/B19/B20/B25/B26/B28/B66

UMTS/HSPA+ - B1/B2/B4/B5/B6/B8/B19		 700/800/850/900/1800/1900/ 2100/2300/2500/2600 MHz 700/800/850/900/1800/1900/ 2100/2300/2500/2600 MHz
Durchsatz (SMS/Minute)* 20 30 30 20

  Desktop Extended Edition (DX) Rack Extended Edition (RX2) Rack Edition Desktop Edition
Dimensionen
Formfaktor Desktop / Rack Rack 19" / 1 HE Desktop
Abmessungen (BxTxH) 298 x 162 x 45 mm 430 x 345 x 47 mm 438 x 433 x 44 mm 160 x 160 x 40 mm
Gewicht 890 g 2600 g 6600 g 828 g
Abmessung mit Verpackung (BxTxH) 320 x 240 x 60 mm 490 x 430 x 80 mm 690 x 610 x 200 mm 310 x 225 x 115 mm
Gewicht mit Verpackung 1432 g 3800 g 12300 g 1567 g

  Desktop Extended Edition (DX) Rack Extended Edition (RX2) Rack Edition Desktop Edition
Umgebungsbedingungen
Temperaturbereich (Betrieb) 5-35 °C 5-40 °C 5-40 °C 5-35 °C
Relative Luftfeuchte 8 - 85% 8 - 85% 8 - 85% 8 - 85%

  Desktop Extended Edition (DX) Rack Extended Edition (RX2) Rack Edition Desktop Edition
Stromversorgung
Netzteil-Typ Externes Steckernetzteil
12 V DC, 2 A
Innen 2,5mm
Außen 5,5 m
Pluspol innen

2x Schaltnetzteil 50W 12V 4,2A
2x Kaltgeräte-Buchse C14

 2x Hot Swap Externes Steckernetzteil
12 V DC, 2 A
Innen 2,5mm
Außen 5,5 m
Pluspol innen
AC Eingangsspannung 100-240V 100-240V 100-240V 100-240V
Frequenz 50/60Hz 50/60Hz 50/60Hz 50/60Hz
Maximaler Stromverbrauch 12 W 65 W 65 W 12 W










Magnetfußantenne RX2

   Aufsteckantenne DX1


Diese LTE Antenne ermöglicht die Nutzung verschiedener LTE Bänder im Innen- und Außenbereich.
Sie ist vollständig GSM, UMTS, Bluetooth, WLAN 2,4 GHz, ZigBee, DECT, Z-Wave und LoRa 868 MHz / 915 MHz kompatibel.

   Diese LTE Antenne ermöglicht die Nutzung verschiedener LTE Bänder im Innenbereich.
Sie ist vollständig mit GSM, UMTS, Bluetooth und WLAN 2,4 GHz kompatibel.
Anschluss:

SMA-Plug
Frequenzbereich: 700 - 960 MHz, 1710 - 2700 MHz

GSM, UMTS, Bluetooth, WLAN 2,4 GHz, ZigBee, DECT,
Z-Wave, LoRa 868 MHz / 915 MHz
Antennengewinn:

5 dBi
Impedanz:

50Ω
Polarisation:

vertikal
VSWR:

2,0
Betriebstemperatur:

-30 °C ~ 70 °C
Farbe:

Schwarz
Antennenlänge:

ca. 311,5 mm (inkl. Magnetfuß
Kabelart:

koaxial
Kabeltyp: RG-174

Kabelfarbe:

 Schwarz
Kabeldämpfung:

1,5 dB @ 1,5 GHz pro Meter
Kabeldurchmesser:

ca. 2,7 mm
Kabellänge: ca. 3 m (inkl. Anschluss
Ø Magnetfuß:

ca. 29,0 mm
Gewicht:

110 g

Anschluss:

SMA-Stecker (Male)
Mono-/Multiband: Multiband
Unterstützte Bänder:

700 MHz (LTE/4G), 800 MHz (LTE/4G), 868 MHz, 900 MHz (GSM), 1800 MHz (DCS),
1900 MHz (DECT), 2100 MHz (LTE/4G), 2100 MHz (UMTS/3G), Wifi 2.4 GHz,
2600 MHz (LTE/4G), ADS-B (1090 MHz)
Impedanz:

50Ω ±5Ω
Polarisation:

linear
VSWR:

≤3.5
Betriebstemperatur:

-30 °C ~ 70 °C
Antennen-Typ:

Rundstrahlantenne
Antennen-Bauform:

Geräteantenne
Farbe:

Schwarz
Gewicht: 24 g






















* Der tatsächliche Durchsatz ist stark abhängig von den Empfangsbedingungen und dem Netzbetreiber.



** Es ist eine Lizenzierung für das Modul Telegram erforderlich. Diese Lizenzierung ist für Supportkunden kostenlos.
Bitte wenden Sie sich an sales@brevis.one.
